PEMERIKSAAN SISTEM KOPLING

1. Release bearing

Release bearing umumnya merupakan unit bearing tertutup dengan tipe pelumasan permanen, sehingga tidak memerlukan pembersihan pada pelumasannya. Pemeriksaan pertama yang dapat dilakukan adalah secara fisual, adalah dengan melihat apakah ada kotoran, luka bekas gesekan/ terbakar, tergores dan atau retak. Jika ada kotoran, luka bekas gesekan/ terbakar, tergores dan itu hanya sedikit dapat dibersihkan dengan kertas amplas yang halus. Jika kerusakannya parah, ganti dengan unit yang baru.

Gambar pengujian release bearing

Pemeriksaan release bearing dengan cara pengujian kerja sebagai berikut :

1. Putar bearing dengan tangan dan berilah tenaga pada arah axial. Jika putaran kasar dan atau terasa ada tahanan sebaiknya ganti!
2. Tahan hub dan case dengan tangan kemudian gerakkan pada semua arah untuk memastikan self-centering system agar tidak tersangkut. Hub dab casae harus bergerak kira-kira 1 mm. Jika kekocakan berlebihan atau macet sebaiknya diganti dengan yang baru!

2. Pegas Penekan dan Tuas Pembebas

Pemeriksaan pegas penekan dan tuas pembebas dilakukan dengan beberapa tahapan yaitu :

1. Pemeriksaan secara visual, adalah dengan melihat apakah ada kotoran, luka bekas gesekan/ terbakar, tergores dan atau retak. Jika ada kotoran, luka bekas gesekan/ terbakar, tergores dan itu hanya sedikit dapat dibersihkan dengan kertas amplas yang halus. Jika kerusakannya parah, sebainya diganti.

Gambar pemeriksaan keausan pegas

1. Lakukan pengukuran kedalaman dan lebar keausan bekas gesekan release bearing. Kedalaman maksimal adalah 0.6 mm dan lebar maksimal 5.0 mm. Jika keausan melebihi spesifikasi ganti dengan yang baru.

Gambar Pengukuran keausan pegas

1. Pemeriksaan dengan SST dan filler gauge (thickness gauge). Dengan bantuan SST dan Filler gauge, periksa kerataan permukaan ujung pegas diphragm atau ujung tuas pembebas. Selisih pengukuran atau ketidakrataan maximal 0.5 mm.

Gambar pemeriksaan kerataan tinggi pegas

1. Pemeriksaan dengan dial indikator.

Dengan dial indikator dan alat pemutar juga dapat dilakukan pengukuran ketidakrataan permukaan ujung pegas diphragm atau ujung tuas pembebas. Untuk memudahkan pengukuran pasanglah dial dengan magnetik base pada mesin. Penyimpangan  maximal : 0.5 mm.

Gambar Pemeriksaan kerataan tinggi pegas

1. Pemeriksaan panjang dan kesikuan pegas penekan

Panjang bebas pegas penekan mempunyai limit yang bervariasi tergantung ukuran kopling unit. Demikian juga dengan ketidaksikuan pegas penekan (lihat buku manual). Semakin besar unit kopling biasanya limit/ tolerensi semakin besar.

Gambar pengukuran panjang dan kesikuan pegas penekan

1. Pemeriksaan tegangan pegas penekan

Tegangan pegas penekan sangat berpengaruh pada kekuatan kerja kopling dalam meneruskan putaran dan daya mesin. Semakin berat suatu kendaraan maka akan semakin kuat/ besar tegangan pegas penekan yang digunakan. Spesifikasi tegangan pegas dapat dilihat pada buku manual kendaraan. Perbedaan antar pegas juga tidak boleh terlalu besar, karena akan membuat penekanan kopling tidak merata.

Gambar Pengukuran tegangan pegas penekan

1. Perbaikan/ penyetelan

Bila penyimpangan tidak masuk dalam spesifikasi, lakukan penyetelan kerataan :

• Pegas diaphragm

Pada pegas diaphragm lakukan penyetelan ketinggian dan kerataan dengan SST seperti terlihat pada gb. berikut!

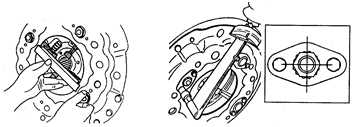

Gambar penyetelan kerataan tinggi pegas

1. Tuas pembebas

Penyetelan tuas pembebas dilakukan dengan mengatur baut penyetel pada pengikat tuas pembebas dan plat penekan dengan bantuan SST pengukur kerataan. Setelah kerataan tepat, maka kunci dan keraskan mur penahan pengunci.

Gambar Penyetelan kerataan tinggi tuas pembebas

1. Plat Penekan

Pemeriksaan plat penekan dilakukan dengan beberapa tahapan yaitu :

• Pemeriksaan secara fisual, adalah dengan melihat apakah ada kotoran, luka bekas gesekan/ terbakar, tergores dan atau retak. Jika ada kotoran, luka bekas gesekan/ terbakar, tergores dan itu hanya sedikit dapat dibersihkan dengan kertas amplas yang halus. Jika kerusakannya parah, perbaiki dengan menggunakan mesin bubut atau jika tidak memungkinkan, ganti dengan plat penekan baru.
• Lakukan pengukuran kerataan plat penekan dengan straigh edge dan filler gauge. Ketidakrataan max. adalah 0.5 mm.

Gambar Pengukuran kerataan plat penekan

• Jika ketidakrataannya melebihi spesifikasi, ratakan dengan menggunakan mesin bubut atau ganti dengan plat penekan yang baru.

1. Plat Kopling

Pemeriksaan plat kopling dilakukan dengan beberapa tahapan yaitu :

• Pemeriksaan secara fisual, adalah dengan melihat apakah ada kotoran, luka bekas gesekan/ terbakar, tergores dan atau retak. Jika ada kotoran, luka bekas gesekan/ terbakar, tergores dan itu hanya sedikit dapat dibersihkan dengan kertas amplas yang halus. Jika kerusakannya parah, ganti kampas kopling atau ganti dengan plat kopling baru.
• Pemeriksaan dan pengukuran kedalaman paku keling dengan jangka sorong. Batas kedalaman paku keling, minimal 0.3 mm. Jika kedalaman sudah melebihi spesifikasi, ganti kampas kopling atau ganti dengan plat kopling baru.

Gambar Pengukuran kedalaman paku keling

• Pemeriksaan kekocakan atau kerusakan torsion dumper. Jika ditemukan kekocakan dan kerusakan pada torsion dumper, ganti dengan plat kopling unit baru.
• Pemeriksaan keausan atau kerusakan alur-alur hub. Kaitkan/ pasangkan plat kopling pada input shaft transmisi, plat kopling harus bergerak dengan mudah tetapi tidak longgar. Jika macet atau longgar ganti dengan plat kopling baru.
• Pemeriksaan run-out plat kopling. Dengan roller-instrumen (mesin/alat-pemutar) dan dial indikator periksalah run-out plat kopling! Bila run-out melebihi 0.8 mm, gantilah plat kopling dengan yang baru.

Gambar Pengukuran run-out plat kopling

1. Fly Wheel

Pemeriksaan plat kopling dilakukan dengan beberapa tahapan yaitu :

• Pemeriksaan secara fisual, adalah dengan melihat apakah ada kotoran, luka bekas gesekan, tergores dan atau retak pada bidang geseknya. Jika ada kotoran, luka bekas gesekan/ terbakar, tergores dan itu hanya sedikit dapat dibersihkan dengan kertas amplas yang halus. Jika kerusakannya parah, ganti dengan plat kopling baru.
• Pemeriksaaan keausan gigi-gigi ring gear dari keausan dan kerusakan. Jika terdapat kerusakan, ganti dengan ring gear yang Penggantian ring gear adalah dengan cara dipanaskan pada suhu 80 s.d. 100^oC, kemudian lepaskan ring gear lama dan pasangkan ring gear baru dengan menggunakan mesin press. Pemanasan tidak boleh melebihi 120^oC karena bisa mengubah sifat logam.

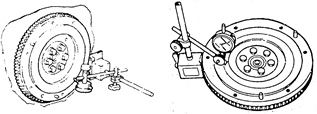

• Pemeriksaan run-out fly wheel. Dengan dial indikator periksalah run-out fly wheel! Bila run-out melebihi 0.2 mm, gantilah fly wheel.

Gambar Pengukuran run-out fly wheel

• Pemeriksaan Pilot Bearing. Putarkan bearing dan beri tenaga pada arah axial. Jika putaran kasar dan terdapat kekocakan yang berlebihan, ganti dengan pilot bearing yang baru.

Gambar Pemeriksaan pilot bearing

• Penggantian pilot bearing dilakukan dengan melepas pilot bearing lama dengan SSt sliding
• hamer dan kemudian memasangkan pilot bearing baru.
